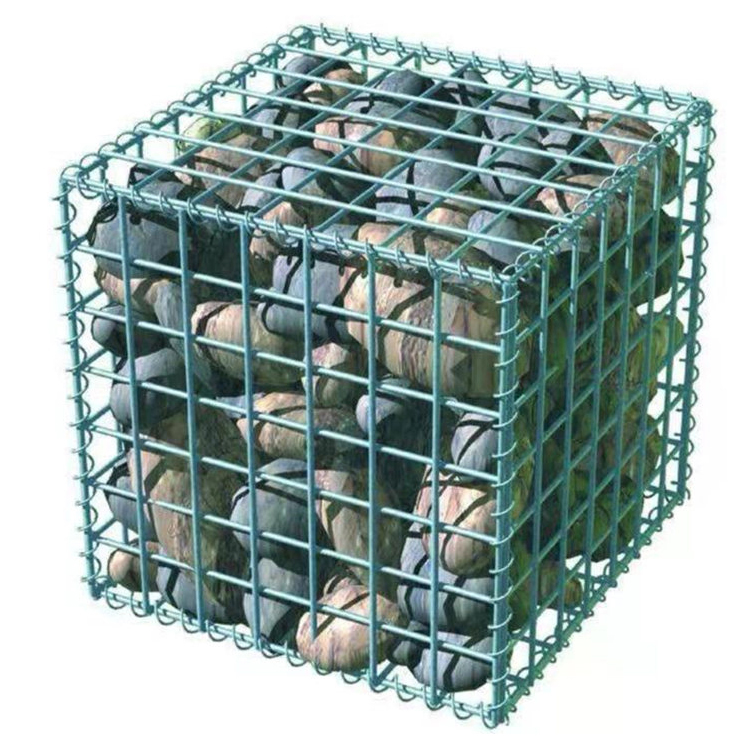

无锈熔接网是一种横向与纵向钢丝交叉形成方形网孔的低碳镀锌网，横向钢丝与纵向钢丝直径可以相同，也可以不同，交叉位置采用焊接方式联结，然后再进行整体镀锌处理，确保整体无漏镀位置。



1.钢丝要求

钢丝材料选用锌-10%铝-稀土合金镀层的低碳钢丝。用于外露面板的钢丝直径一般为：横向4.0mm、纵向5.0mm。用于边网、隔网、网盖等非面板的钢丝直径一般为：横向4.0mm、纵向4.0mm。用于扣件的钢丝直径为3.0mm。钢丝的尺寸、外形、重量及允许偏差应符合GB/T700-2006《碳素结构钢》规定。钢丝力学性能应符合YB/T5294-2009《一般用途低碳钢丝》规定。钢丝未编制成网片前的抗拉强度不小于400N/mm2（400MPa），钢丝伸长率应不小于3%。焊接点剪断力不小于2.8KN。

2.钢丝镀层要求

钢丝镀层铝含量应不小于10%。横向4.0mm钢丝镀层量应不小于420g/㎡，镀层薄处厚度不小于45μm；纵向5.0mm钢丝镀层量应不小于550g/㎡，镀层薄处厚度不小于55μm。



3.箱体规格与要求

单个网箱顺水流方向长度为2.0m，并在其中部设一片隔断网片。砌筑时应错台砌筑。

4.填充石料要求

填充材料选用水洗鹅卵石，其粒径大于10cm且不宜超过25cm；填充材料级配应满足无锈熔接网箱体空隙率的要求，填充料空隙率为小于0.2。
