格宾挡墙结构特点
时间:2021-8-1 9:40:34

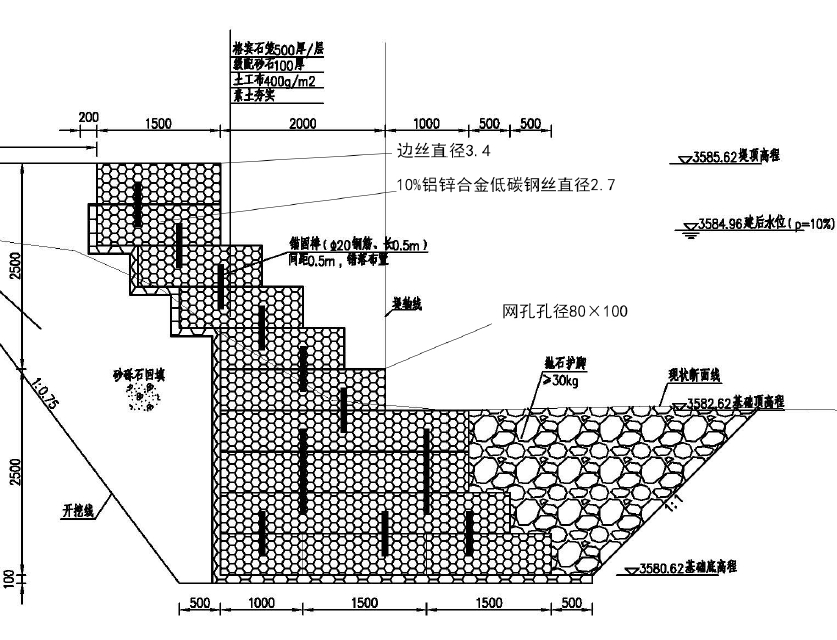

格宾挡墙也称格宾石笼挡墙或石笼挡墙，采用格宾石笼组合形成，即单个格宾石笼叠加组合联结形成一个整体的柔性结构。格宾挡墙结构经常用于桥梁工程、公路铁路工程、边坡防护工程、河道整治工程等，是目前较理想的防护材料，同时也是一种柔性挡土墙材料。
格宾挡墙结构特点
1.结构稳定性好
格宾挡墙是由双绞钢丝网格与填充石料构成的挡墙结构，连结非常紧密，网片的边缘采用比网丝更加粗的边丝加固边框支撑力，网片与网片之间采用钢丝绞合连接成一体，网箱及结构在外力作用下产生变形，但不影响格宾笼结构整体的完整性，即使结构中有一根钢丝发生断裂，也不会影响网箱结构和强度，是代替传统浆砌石结构、混凝土结构的理想解决方案。格宾挡墙结构有适度的变形特点，属于柔性防护结构可以很好的适应地基的不均匀沉降，保持挡墙结构整体的稳定。
2.生态环保性好
格宾挡墙结构的钢丝网部分采用耐腐蚀性低碳镀锌或覆塑钢丝材料编织而成，填充石材来源于工程当地或附近，可就地取材，不产生二次垃圾。由于格宾挡墙结构内有较多的填石孔隙，具有良好的透水性和自排水性，可以实现河水和结构体下方的水体自然交换和存留，增强了水体的自我净化能力，改善水质，同时多空隙的结构为各类水生动植物提供生存空间，有利于小流域范围的生态保持，维持生态系统的自然平衡。格宾护岸不使用水泥等破坏自然环境的人工材料，使工程可能对自然造成的破坏降到最低，并在短的时间内得到恢复。填石空隙经人工铺设土层或者自然沉积的土壤，为绿化、植被生长创造了条件?，实现绿化、美化生态环境。
3.施工便捷，效率高
格宾挡墙施工对环境要求低，工厂生产出成品的格宾护岸运至施工现场，项目施工人员按施工图纸进行组装并填装石料。格宾护岸结构施工操作简便、工序少、受气候干扰小，工人简单培训即可施工，整体施工效率高，工程质量易于保证。在有机械进行配合的时候，能够加快施工进度。施工周期短，同比此类结构的施工，格宾护岸结构施工效率更高，是传统结构施工效率的2到3倍。格宾护岸安装施工还可以在水上进行，冬季施工不影响施工进度和质量。格宾护岸施工对环境气候要求低，可以水中、冬季施工，石料可以就地取材或附近提供，对工人技术和工程机械操作要求低，施工速度快。
4.抗冲刷能力强
格宾挡墙结构在流速较大的河道上作护坡或挡墙工程，抗冲刷能力强。据有关实验证明，格宾挡墙结构的防冲系数是一般抛石防护工程防冲系数的两倍。受水流冲刷影响，格宾护岸内的块石即使产生位移，变形后的箱笼结构会产生新的平衡，总体完整性不会遭到破坏。护岸格宾笼结构为柔性结构，箱笼内填石块或其他材料存在一定空隙，有效减少了浪压的冲击力，降低或消除了对防护工程的破坏力度。
5.造价低
格宾挡墙工程造价低，与矼制护坡结构和浆砌石护坡结构相比具有明显的价格优势。格宾挡墙使用的格宾网用料少成本低，石料可以就地取材或附近开采，费用低廉。资料显示格宾笼结构施工比矼制护坡和浆砌石护坡造价明显降低。工程完工后，格宾挡墙结构会逐渐和自然环境融合成一体，在工程寿命周期内，后期维护维修费用极低或没有，而矼制护坡和浆砌石护坡会出现崩裂坍塌，维护维修费用高，损毁严重时大大降低工程使用寿命。
6.寿命悠长
格宾挡墙结构稳定使用寿命长。格宾笼选用的钢丝采用厚镀锌、镀高尔凡、覆塑等表面处理工艺，钢丝表面镀层稳定抗磨耐腐蚀，厚镀锌格宾挡墙使用寿命20--30年，镀高尔凡格宾护岸使用寿命可达30--50年。如再经过覆塑工艺后，具有耐腐蚀、防静电、抗老化的特性，使用寿命更长。据试验，使用覆塑镀高尔凡钢丝的格宾挡墙使用寿命达到70--100年。可以根据结构所处环境，可以选择不同表面处理工艺产品，适应各种环境和满足经济性和设计寿命要求。
7.透水性好
格宾挡墙透水性非常好，结构内孔隙可以及时排出墙后水分，不会造成传统结构造成的水压增加导致的结构破坏。水流进经上部流入，通过孔隙由下部导出，由于并非封闭结构，所以，水分会透过挡墙散入各处。
格宾挡墙结构的安装
1.基础处理
格宾石笼网挡墙的基底及其密实度、基础网箱入土深度和轮廓线长度及宽度需提前做好准备，按有关要求施工。对于基础较差的地基土质，需做好地基处理，可采用水中抛石及淤泥抛石挤淤处理。
2.格宾石笼网挡墙砌体应符合以下要求：
1）网箱组砌体平面位置须符合设计图纸要求；
2）网箱层与层间砌体应纵横交错，上下联结，不允许出现通缝；
3）每层网箱组均应适当放置“丁”字箱体；
4）砌体外露面应平整美观。
3.格宾石笼网挡墙砌体后填土应分层夯实，每层填土厚度宜控制在20厘米左右，墙后散抛石须分层抛填，每层的控制厚度为30厘米。
4.组装格宾石笼网箱
1）隔板与网身应成直角相交，经绑扎形成长方形网箱组或网箱，隔板与网身的四处交角各绑扎一道，然后在隔板与网身交接的地方每隔25cm绑扎一道，端头处的隔板与网身间的相邻边丝处须采用组合线联结，用绑扎丝分一圈然后两圈的规律重复缠绕联结（绞合相交部分两圈，边线相交部分一圈）；
2）绑扎铁丝须与格宾石笼网挡墙同材质且绑扎铁丝要双股绞紧；
3）进行网箱组间的连接绑扎时，先把相邻网箱组的上下四个角各绑扎一道，然后进行网箱组的上下框线绑扎，间隔25厘米一道，同时还要对相邻网箱组的网片结合面以每平方米2处均匀绑扎，使网箱组结合牢固；
4）外露部位的网片，应在每次网箱内填石三分之一高度后设置加强筋（也称拉筋线），呈“八”字形向内拉紧固定。
5.填充料施工
1)格宾石笼网箱内的填充料应坚硬不风化，粒径不应小于网孔直径；
2）填料时须均匀地向同层的各箱格内投料，不可以将单格网箱一次性填满，须分次装填，一般应控制在一次30厘米投料厚度；
3）顶面填充石料宜适当高出网箱，且要采用小块碎石填塞密实；
4）外露面的填石应人工或是机械整平，石料间应相互搭接；
6.格宾石笼网箱封盖施工
填料填充密实且整平后就可以进行此层的封盖了，盖板与网箱边框相交处应每隔25厘米绑扎一道，封盖完成后再进行下一层的装填与封盖。在一层网箱施工完成后，宜将墙后填料及时填至于网箱相平位置。
